产品介绍

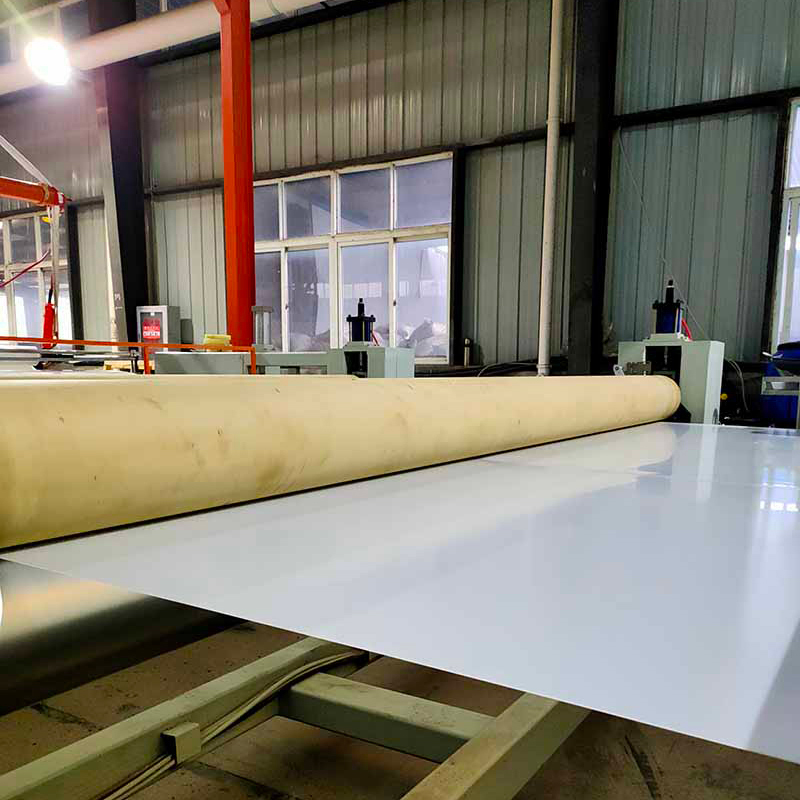

耐候型PVC聚氯乙烯防水卷材选用优质聚氯乙烯树脂为主料，复配紫外线吸收剂、热稳定剂及抗老化助剂，经挤出压延工艺制成白色片材。与普通PVC卷材相比，本品在户外紫外线照射下老化速度降低50%以上，外露使用寿命可达15年。湖北宜昌宣汉雨晴防水材料招商网在大型工业厂房屋面翻新中，采用本卷材直接外露铺贴，无需额外保护层，大幅降低维护成本。

产品特点

• 白色表面太阳光反射率≥80%，能有效降低屋面温度5-8℃，节能降耗。

• 热风焊接形成整体无缝防水层，搭接缝密封可靠，杜绝渗漏隐患。

• 不含增塑剂，长期使用不脆化、不收缩，尺寸稳定性优异。

• 耐化学腐蚀，适合化工厂房、酸雨地区及沿海高盐雾环境。

• 相比铝箔面防水卷材，本品焊接工艺成熟且表面不氧化，耐久性更优。

施工工艺
基层须清理平整，铺设预制垫层（无纺布）作为隔离。卷材采用机械固定法或空铺法，搭接宽度长边80mm、短边120mm。使用自动热风焊接机沿搭接边行进，焊接温度控制在450-550℃，速度1.5-2.5m/min。阴阳角、管根处须裁剪附加层，用手持焊枪点焊固定。完工后做充气检测，压力0.02MPa保持2min不降压。严禁雨天或基面有明水时施工，操作人员应佩戴耐热手套及护目镜。

参考用量
卷材主材按设计面积增加5%搭接损耗。配套焊条每100米焊缝约需0.3kg。机械固定件每平方米约6-8套。隔离层无纺布每平方米约100g。与SBS改性沥青防水卷材相比，本品无需基层处理剂和液化气，施工成本降低约10%。

常见误区
误区一：认为PVC卷材可以用火焰加热器直接烘烤。实际必须使用热风焊机，火焰会烧穿卷材并产生有毒烟气。误区二：焊接前不清理搭接边油污灰尘，导致焊缝不牢，必须用酒精擦拭干净。误区三：在种植屋面直接使用普通PVC而不加耐根穿刺层，植物根系会穿透卷材，必须在其上方增设耐根穿刺防水卷材。误区四：冬季施工时卷材变硬仍强行铺贴，应提前24小时移入10℃以上库房预温。

应用场景
适用于外露式钢结构屋面、混凝土平屋顶、大型厂房、粮库仓顶以及光伏电站顶板。在旧SBS改性沥青防水卷材屋面翻新中，可直接空铺本品，无需铲除原防水层，大幅减少建筑垃圾。不适用于坡度大于25%的坡屋面，因其表面光滑需采取防滑措施。与APP改性沥青防水卷材相比，本品的热风焊接更环保，无沥青烟气和明火作业风险。

注意事项
焊接前必须做试焊并做剥离测试，确认温度及速度匹配。施工环境温度低于5℃时需预热卷材，但严禁在-10℃以下作业。卷材储存应立放于阴凉干燥库房，堆码高度不超过四层，避免阳光直射及接触油类溶剂。运输中防雨淋、防机械划伤，装卸禁止抛甩。保质期24个月，超期需复验拉伸强度和低温弯折性。废弃卷材不可焚烧，应回收造粒。

温馨提示
开卷后若发现卷材粘连，可放置在5℃以上环境24小时自然分离，严禁强行撕扯。焊接完成后用平口螺丝刀沿焊缝边缘检查，不得有虚焊或漏焊。夏季施工避开中午高温时段，防止卷材软化变形。冬季施工卷材变硬，提前在库房预温后使用。施工后48小时内避免泡水。如需样卷或施工方案，欢迎联系曾工 13581494009/13872610928，抖音快手关注《防水那点事》、《防水材料问曾工》。

储存与运输
卷材采用纸芯管收卷，外覆PE薄膜，每卷宽度1m或2m，长度20m。储存于5-35℃通风库房，避免挤压及日晒。运输中防机械损伤，装卸禁止抛甩。保质期24个月，过期需复验。泄漏时无特殊处理。废弃卷材按塑料类可回收。
